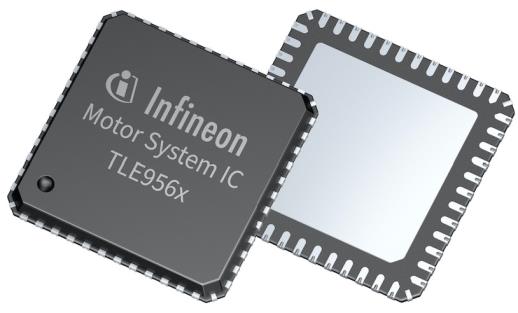

TLE956x系列IC产品:节省空间和成本

腾出更多PCB空间:TLE956x系列IC产品集成了半桥驱动器、电源和通信接口,显着地减少了所需的PCB空间和组件总数,并优化了DC电机控制应用的系统成本。英飞凌IC系列专注于汽车工业中的直流电动机控制应用,例如座椅控制模块、电动门、天窗模块和安全带预紧器。儒卓力在电子商务平台www.rutronik24.com.cn 提供这系列(BL)DC电机系统IC。


TLE956x系列具有一个输出电流为250 mA / 5V的低压降稳压器,通信接口包含一个符合ISO 11898-2:2016标准并且最高速率达到5 Mbit/s的CAN FD收发器,包括部分联网选项和LIN收发器。这款产品还具有多达四个高边开关(典型值7Ω)、五个唤醒输入、六个PWM输入和监控功能,非常完善。

英飞凌电机系统IC采用专利的自适应MOSFET栅极控制概念,可降低开关损耗并通过SPI进行EMC调整,包括与死区时间和开/关延迟无关的压摆率调节。板载测量功能和外部MOSFET开关时间的自适应功能可以补偿对比EMC功率的损耗。这样就可以适应MOSFET批次间的变化,从而减少了生产线末端校准的工作量。

由于采用了集成方法,这款IC系列还可节省多达50%的PCB空间。它们只有7 mm x 7 mm占位面积,既节省空间又能提供强大性能。

如要了解有关英飞凌TLE956x系列的更多信息并直接订购,请访问儒卓力电子商务平台www.rutronik24.com.cn
