检测电子设备温升的简单解决方案ThermoflaggerTM

东芝电子元件及存储装置株式会社(“东芝”)今日宣布,推出过温检测IC ThermoflaggerTM系列的首两款产品:“TCTH021BE” 当检测到异常状态时,FLAG信号不带锁存功能,“TCTH022BE”FLAG信号检测带锁存功能。它们利用正温度系数(PTC)热敏电阻在简单的电路配置中检测电子设备内部的温升。该产品于今日开始支持批量出货。

为了使电子设备按规定运行,其半导体和电子元件必须在设计参数范围内工作。温度是一个关键参数,特别是当内部温度高于设计时的假设温度时。这可能是在安全性和可靠性方面的一个主要问题,因此需要过温监测解决方案来检测任何的温升。

新款ThermoflaggerTM IC与PTC热敏电阻结合使用,可根据温度改变电阻值进行监测。它们可检测放置在热源附近的PTC热敏电阻的电阻值变化,并输出FLAG信号以显示过温。串联PTC热敏电阻可实现多个位置的过温检测。

新款IC采用小型标准SOT-553封装(东芝的封装名称:ESV),电流消耗低至11.3μA(典型值)。

采用新款IC的参考设计“过温检测IC Thermoflagger™的应用电路”现已发布。

ThermoflaggerTM IC允许用户为整个电子产品轻松配置过温检测系统,并助力实现尺寸和功耗的双重改善。东芝将继续开发具有各种功能的ThermoflaggerTM IC。

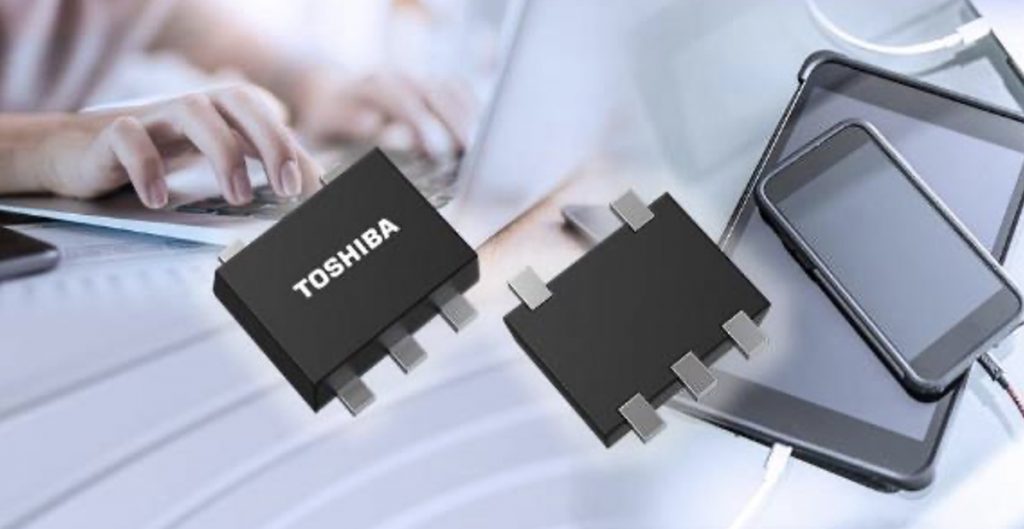

图1:ThermoflaggerTM过温保护解决方案

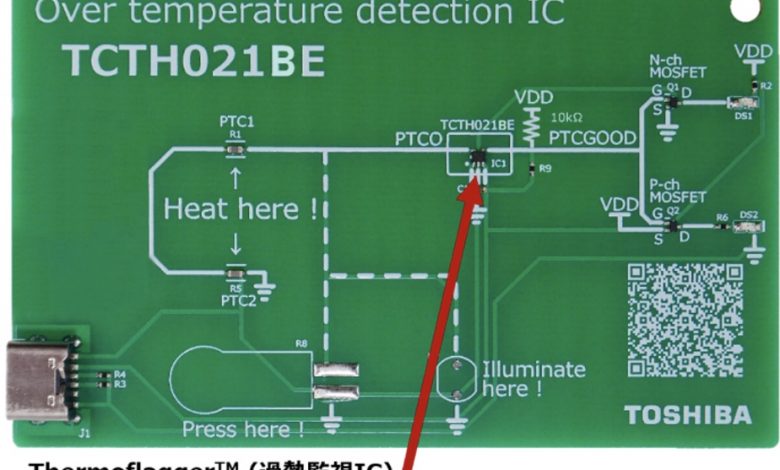

图2:ThermoflaggerTM TCTH021BE的电路板样品
  • 应用

–     移动设备(笔记本电脑等)
–     家用电器
–     工业设备等

  • 特性

–     配置简单,可与PTC热敏电阻结合使用
–     通过串联PTC热敏电阻可同时在多个点进行过温监测
–     低功耗:IDD10U=11.3μA(典型值)
–     小型标准封装:SOT-553(ESV)
–     可选PTCO输出电流:IPTCO=10μA(典型值)
–     高PTCO输出电流精度:±8%(VDD=3.3V,25℃)
–     FLAG信号输出(PTCGOOD)
