有助于降低设备待机功耗的高电压、低电流消耗LDO稳压器

东芝电子元件及存储装置株式会社（“东芝”）今日宣布，推出新TCR1HF系列LDO稳压器的前三款产品——“TCR1HF18B”、“TCR1HF33B”和“TCR1HF50B”，分别提供1.8V、3.3V和5.0V的输出电压。该系列稳压器可提供高电压、宽输入电压范围及业界最低^[1]的待机电流消耗。三款器件于今日开始支持批量出货。

在使用具有LDO稳压器的电源电路时，为了降低电子产品在待机模式下的功耗，需要将电源直接连接到LDO稳压器上，并通过关闭内部电路来降低功耗。

新产品支持4V至36V的宽输入电压范围，使其可连接至用于USB-PD的4V至20V电源^[2]乃至24V电源。

此外，它们还具有堪称业界最低^[1]的1μA（典型值）的待机电流消耗，支持电子设备以非常低的功耗保持待机运行。与此同时，-60mV/+50mV（典型值）的快速负载瞬态响应，可确保产品从待机状态转换到工作状态的电流突变期间能够提供稳定的输出电压。

使用新产品的参考设计“电源多路复用器电路”现已发布。

未来，东芝将继续扩展TCR1HF系列产品线，增加具有不同功能或输出电压值的产品，以满足不同应用的需求。



• 应用

– 消费类电子产品／个人设备（手机、笔记本电脑、家用电器等）

– 工业设备

• 特性

– 宽范围输入电压：VIN＝4V至36V

– 低电流消耗：IBON＝1μA（典型值）

– 最大额定输出电流：IOUT＝150mA

– 快速负载瞬态响应：⊿VOUT＝-60mV／+50mV（典型值）（IOUT＝0mA⇔10mA）

– 通用SOT-25（SMV）封装

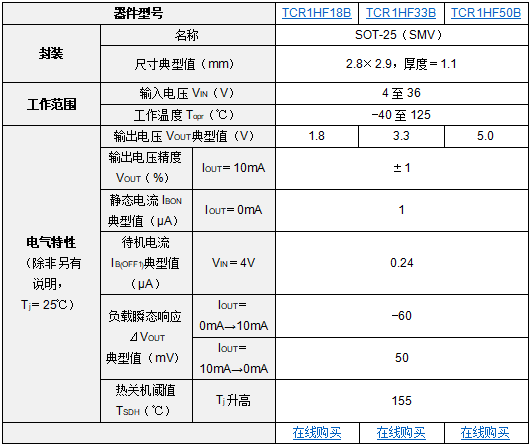

• 主要规格

注：

[1]与相同额定值的LDO稳压器的待机电流进行比较，截至2023年5月的东芝调查。

[2] USB-PD（USB Power Delivery）：一种快速充电标准，使用USB可提供最高100W的功率。



如需了解有关新产品的更多信息，请访问以下网址：

TCR1HF18B

https://toshiba-semicon-storage.com/cn/semiconductor/product/power-management-ics/low-dropout-regulators-ldo-regulators/detail.TCR1HF18B.html

TCR1HF33B

https://toshiba-semicon-storage.com/cn/semiconductor/product/power-management-ics/low-dropout-regulators-ldo-regulators/detail.TCR1HF33B.html

TCR1HF50B

https://toshiba-semicon-storage.com/cn/semiconductor/product/power-management-ics/low-dropout-regulators-ldo-regulators/detail.TCR1HF50B.html

如需了解使用新产品参考设计的更多相关内容，请访问以下网址：

电源多路复用器电路

https://toshiba-semicon-storage.com/cn/semiconductor/design-development/referencedesign/detail.RD221.html

如需了解有关新产品在线分销商网站的供货情况，请访问以下网址：

TCR1HF18B

https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TCR1HF18B.html

TCR1HF33B

https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TCR1HF33B.html

TCR1HF50B

https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TCR1HF50B.html
