无阻电流感应型40V／2.0A步进电机驱动

减少外部组件数量，有助于节省电路板空间

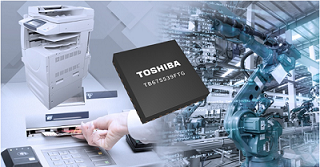

东芝电子元件及存储装置株式会社（“东芝”）今日宣布，步进电机驱动IC产品线添加新成员“TB67S539FTG”，旨在为办公自动化设备、商业设备和工业设备提供恒流控制功能。这款新型驱动IC无需电流感应电阻，即可实现恒流电机控制。

TB67S539FTG采用东芝最新推出的DMOSFET器件[1]，可实现40V的电机输出额定电压和2.0A电机输出额定电流[2]。集成电流感测器实现恒流电机控制，并可消除对外部电流感应电阻的需要。用于电机控制的H桥电路采用N沟道／N沟道配置，并内置电荷泵电路，以实现输出级控制。此外，这款新型驱动IC不需要外置电容（通常用于驱动H桥的栅极），因为它已经集成在该产品内部。这有助于节省印刷电路板的空间。

TB67S539FTG支持4.5V至34V的电机驱动电源，适用于采用24V电压驱动的应用以及采用12V驱动的应用，其中包括监控摄像头和投影仪。

为降低使用过程中的热耗散，TB67S539FTG采用紧凑型QFN32封装。输出晶体管漏源导通电阻（高边＋低边）低至0.8Ω（典型值），有助于降低产热。

Ø  应用：

–  办公自动化、商业和工业设备

Ø  特性：

–  无需电流感应电阻

–  无需电荷泵电路使用的外置电容

–  睡眠模式低功耗：IM1＝1μA（最大值）@睡眠模式

Ø  主要规格：

（除非另有说明，@Ta＝25℃）

注释：

[1] 截至2021年9月。

[2] 实际电机驱动电流取决于使用环境以及环境温度、供电电压等因素。
