全新3D磁力计,有效优化电池供电应用

全球微电子工程公司 Melexis 今日宣布,推出一款极具成本效益的位置传感 3D 磁力计 MLX90397。该产品具有宽泛的电源电压范围(1.7V – 3.6V),非常适用于消费品和工业应用中电池供电的电器。

Melexis 推出的这款 16 位 3 轴传感器芯片 MLX90397 具有高达 50mT(z 轴上的自适应范围可达 200mT)的磁场范围。用户可选择测量磁场 BX、磁场 BY、磁场 BZ 或温度,也可进行组合测量。传感元件采用久经验证的 Triaxis® 3D 霍尔效应技术。捕获的数据会转换成数字形式,然后通过 I2C 接口传输。

MLX90397 适用于 1.8/2.2/3.3V 的应用。其主要优势包括:

  • 在 50mT 范围内,典型 RMS 噪声值为 2µT,信噪比(SNR)数值优于市场上的其他产品。
  • 400nA 的低掉电电流加上7V – 3.6V 的宽电源电压范围使其成为电池供电应用的理想之选。不仅能够在电池类型(碱性电池、锂电池……)的选择上提供巨大的灵活性,还扩展了应用范围。

Z 轴上高达 200mT 的自适应磁场通过背向偏置磁铁(例如操纵杆)消除了饱和度的限制,有助于简化客户的设计。

MLX90397 的另一个优势是包含 VddIO 引脚。客户可通过该引脚将输出电压设置为不同于主电源的电压水平,从而免去通过 µC 接口额外安装电平移位器的麻烦。

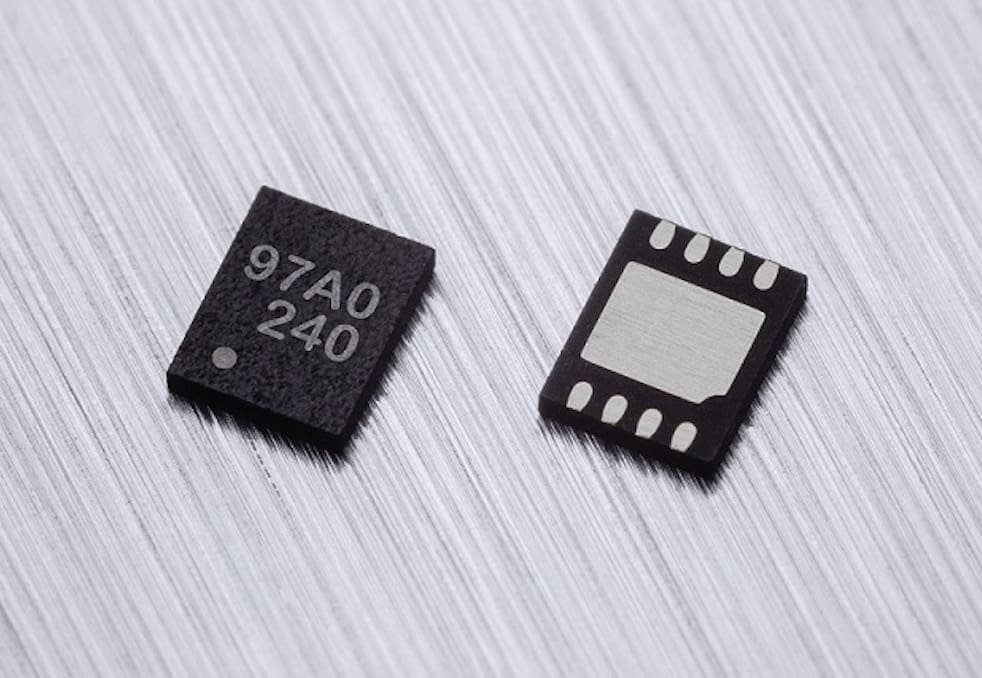

MLX90397 采用紧凑型 8 引脚 UTDFN 封装,尺寸仅为 2.0mm x 2.5mm,高度仅为 0.4mm。因此,即便是在空间高度受限的电子设计中,该器件也可以轻松集成。MLX90397 支持 -40℃ 至 105℃ 的工作温度范围,能够适应苛刻的工业应用环境。

“MLX90397 的问世解决了 1.8V 微功率应用的需求,使我们的磁力计产品组合更加完整。”位置传感器市场经理 Jerome Degois 表示。“凭借出色的信噪比(SNR)性能,MLX90397 能够帮助设计师在噪声特性和功耗之间达成平衡,是一款专为电池供电应用优化设计的 3D 磁力计。”

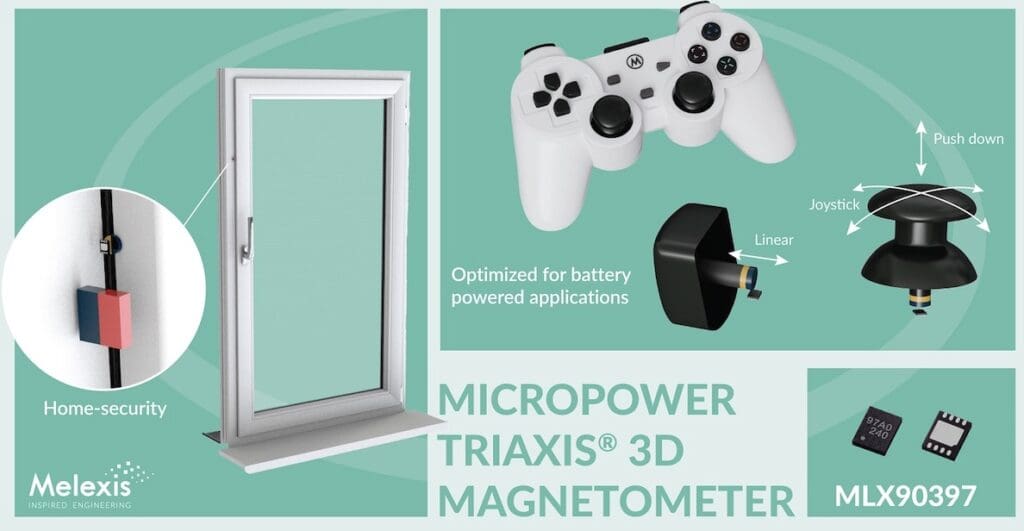

MLX90397 最典型的应用包括手持电动工具、游戏机、电脑外设、智能家居系统(门窗开启检测)、能源计量(用于防篡改)和家用电器的控制等。

如需了解更多信息,请访问 www.melexis.com/MLX90397
